プログラム可能な自動銅線ワインダー オイル式変圧器コイル巻線機
序章トランスコイル巻線機 ZPX600の
変圧器コイル巻線機 ZPX600 は、変圧器コイルを作成するための自動巻線機の 1 つのモデルです。変圧器コイル巻線機は、丸線または平角線を巻くのに使用でき、導体は銅線またはアルミニウム線にすることができます。この変圧器コイル巻線機は、巻線シャフトを駆動するための主巻線モーターとして4kwモーターを備えています。この変圧器コイル巻線機には、ワイヤ敷設の精度を保証する750wサーボモーターによって駆動されるワイヤガイドが1つあります。タッチスクリーンのユーザーフレンドリーなインターフェースにより、トランスコイル巻線機の操作が簡単になります。フットペダルで巻取り軸の回転方向を切り替えることができます。スクリーン ボードのポテンショメータは、トランス コイル巻線の巻線速度を調整するために使用されます。
主な特徴トランスコイル巻線機の
主なパラメータトランスコイル巻線機 ZPX600の
| 床からの中心の高さ: | 900mm |
| 巻取りシャフトのサイズ: | 40×40×900mm |
| 最大横の長さ: | 600mm。 |
| 巻上げモーター力: | 4kw |
| 最大。巻き上げ速度: | 200rpm |
| 速度調整: | 可変周波数と無段階速度調整 |
| 最大。平角線のサイズ: | 5X12mm |
| 丸線: | 0.3～5.0mm |
| 最大。回転直径: | 600mm |
| 最大。積載能力： | 500kg |
| 広がりのピッチ: | 最小。0.01mm |
| カウントモード: | 5桁カウント |
| 最大。プリセットターン数: | 9999.9 |
| ターン範囲のカウント: | 0 - 9999.9 |

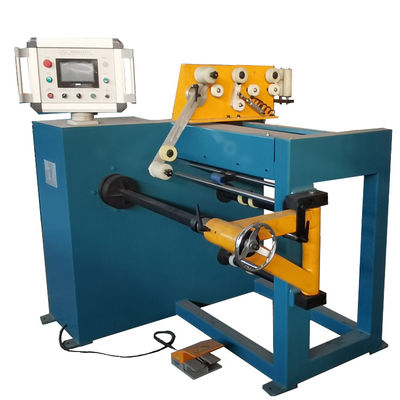

図1：トランスコイル巻線機ZPX600の全景
図2：トランスコイル巻線機ZPX600の巻線軸
