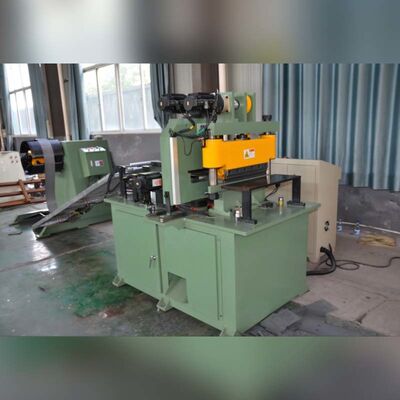

DHJ300 自動コア切断機 180m/min 速度 0.23-0.35mm シリコン鋼とPLC制御

製品概要

コア競争優位性

• 精密サーボ制御: フルサーボモーター駆動システムにより、超精密な送り、穴あけ、シャーリングを実現し、送り公差を±0.05mm/m以内に制御し、一貫した積層板サイズと優れたコア組み立て品質を効果的に保証します。
• 耐久性のあるカーバイド刃: シャー刃と穴あけカッターは、HRC 88～90の超硬度を持つ高品質カーバイド材料を採用しています。刃は再研磨前に500万回以上の切断サイクルをサポートし、工具交換頻度と生産コストを大幅に削減します。
• 高速生産: 最大送り速度は180m/分に達し、高精度を維持しながら高効率の連続加工を実現し、工場の生産能力を効果的に向上させます。
• 柔軟な加工範囲: 10mmから9999mmまでの超広幅長さ切断に対応し、厚さ0.23～0.35mm、幅40～400mmの電磁鋼板ストリップに対応し、様々なリアクターコア仕様に適応します。
• ユーザーフレンドリーな操作: ヒューマンマシンタッチスクリーンPLC制御により、ワンクリックでのパラメータ設定、自動連続運転、リアルタイムの機器監視を実現し、手動操作のエラーと人件費を削減します。
• プレミアム加工品質: 切断バリ高さは0.02mm以下に厳密に制御され、滑らかで整然としたワークピース断面を保証し、リアクターの動作ノイズと損失を効果的に低減します。

完全な機械構成

1. 油圧式デコイラー: 油圧拡張機能を備え、コイル保持径範囲は470～508mmで、安定した自動材料巻き出しを実現します。
2. 本体: 高剛性一体型フレーム構造、変形防止、長期間にわたる安定した高精度な稼働を保証します。
3. 精密送りユニット: サーボ駆動の送り構造により、正確で安定した材料搬送を実現します。
4. 穴あけ装置: リアクターコアのカスタマイズされた穴加工需要を満たすためのオプションの自動穴あけ機能。
5. 高精度シャーリングユニット: 耐摩耗性カーバイド刃を備え、平坦でバリのない切断を実現します。
6. 自動積み重ねテーブル: 完成した電磁鋼板シートの整然とした配置と自動積み重ねを実現し、手動仕分け時間を節約します。
7. インテリジェント制御システム: PLC + タッチスクリーン統合制御により、パラメータ保存と異なる製品仕様のワンキー切り替えをサポートします。
