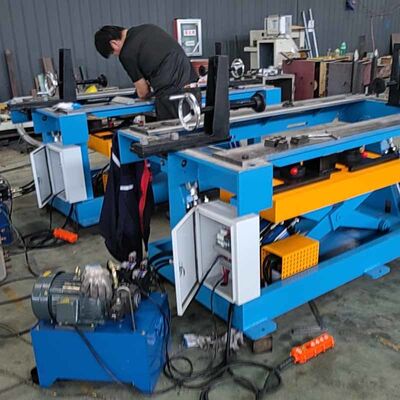

ZPT-3T 水力アモルフトランスフォーマーコアスタッキングテーブル 90°回転式組立プラットフォーム
製品概要
ZPT-3Tは,水力駆動型アモルフコアスタッキングおよびアセンブリプラットフォームで,アモルフ合金トランスフォーマー生産のために特別に設計されたプロのカスタムワークステーションです.市場にある普通のコア組立テーブルとは違ってこの設備は,無形フレームのユニークな組立プロセスに完全に最適化されており,油浸し式および乾式無形変形器の両方のバッチ製造をサポートしています.実際の生産では,作業者は水力リフティングプラットフォームに前回転コイルを配置し,水平軸を正確に調整することができます.プラットフォームは,フレームコア挿入を完了するのに操作者を支援します.コイル包装高さ調整と90°回転機能で装備され,作業ステーションは様々な組立姿勢に適応します.厄介な操作の問題を解決する製造手順を大幅に標準化し,無形変形器の総組成一貫性を向上させる.
主要 な 特徴 と 技術 的 な 利点
-
アモルフ・トランスフォーマー組成のプロ特別にアモルフ合金コア特性を考慮して設計されたこのプラットフォームは,マルチフレームアモルフコアの組立論理に完璧に適合しています.油浸し型と乾式トランスフォーマー製品に普遍的に対応します30KVAから2000KVAまでの主流のアモルフトランスフォーマー仕様をカバーし,非常に高い業界関連性を持っています.
-
精密な水力起床と安定した動作2.2KWのマッチングモーターと21MPaの作業圧で標準的な水力システムで動力される装置は,安定した持ち上げ力を供給します.300mmの有効筋と40mm/sの均等な上げ速度で動作中にコアが移動したり 引っかからないようにして 滑らかで揺れのない高度調整を保証します
-
柔軟な高度と角度調整標準作業高度は850mmで,組み立て要件に応じて動的に調整できます. 90°回転位置付けをサポートします.プラットフォームは,水平と垂直の組立角度を柔軟に切り替えることができます労働省エネの姿勢でコア挿入と包装作業を完了する作業員を支援します
-
重荷 と 広い サイズ に 適応 できる3000KGの名付け負荷容量で,テーブルは変形なく安定して重い無形コア組成物に対応します.それは700~1600mm (長さ) の作業部品サイズに適応します.360~700mm (幅) と400~900mm (高さ)生産のさまざまなカスタマイズメントのニーズを満たす.
-
耐久性のある構造構成高精度の線形ガイドトランスミッションと統合された水力ステーションレイアウトを採用し,全機械は摩擦が低く位置位置位置の精度が高い状態で動作します.総重量は1500KGに達します.固い安定した体構造長期にわたる産業ワークショップの連続運転に適しています.
完全な技術パラメータ
以下は,ZPT-3Tアモルフトランスフォーマーコア組立プラットフォームの標準技術仕様です.すべての寸法や機能パラメータは,顧客の現場生産条件とトランスフォーマー製品基準に従ってカスタマイズすることができます.
|
テクニカル項目
|
仕様データ
|
|
機械モデル
|
ZPT-3T 無形コアスタッキング&組立プラットフォーム
|
|
標準作業高度
|
850mm
|
|
適用される作業部品のサイズ (L × W × H)
|
700×1600mm × 360×700mm × 400×900mm
|
|
定数持ち上げ能力
|
3000KG
|
|
リフティング プラットフォーム ストローク
|
300mm
|
|
リフティング 走行 速度
|
40mm/s
|
|
合計マッチングパワー
|
2.2KW
|
|
機械の総重量
|
1500KG
|
|
適用されるトランスフォーマー容量
|
30KVA 2000KVA
|
|
最大回転角
|
90°
|
|
定数水力作業圧
|
21MPa
|
|
コア構成
|
液圧ステーション + 線形ガイド + 制御システム
|
|
カスタマイズサービス
|
サイズと機能に完全にカスタマイズできます
|
構造構成
ZPT-3Tの組み立てプラットフォームは,組み立てシナリオに最適化された各コアコンポーネントを搭載した,統合された産業用モジュール式設計を採用しています.
-
強化されたメインフレーム: 高強度で溶接された鋼構造,振動防止と変形防止,長期にわたる重荷安定性を保証します.
-
完全な水力ステーションシステム: 安定した持ち上げ力と調整可能な圧力を提供し,スムーズで制御可能な水力駆動を実現します.
-
精密線形導体メカニズム: 正確なリフティング位置,均等なストレスの確保と一貫した動作精度.
-
人間化された制御パネル: シンプルで直感的な操作論理,連続的な組み立て作業中に高度調整と角度切り替えに便利です.
応用産業
この水力スタッキングプラットフォームは,不変合金トランスフォーマーの精密組成に専念しています.それは,無形トランスフォーマー製造などのプロの生産と加工シナリオで広く使用されています電力発電設備工場,新しいエネルギー発電配送支援施設,高効率の省エネトランスフォーマー・バッチ生産.無形トランスフォーマー出力と組立効率の向上のために不可欠な特殊ツール機器.
よくある質問
Q1: このプラットフォームはどのタイプのトランスフォーマーに適していますか?A: 特別にアモルフ合金トランスフォーマー向けに開発され, 30KVAから2000KVAの容量範囲の油浸し型およびドライ型アモルフトランスフォーマーに完全に適応します.ほとんどの主流市場モデルをカバーする.
Q2: 重荷組成中に水力式リフティングプロセスは安定していますか?A: はい.標準的な21MPaの液圧と線形ガイド補助位置付けにより,持ち上げと回転プロセスは安定して均一で,コア振動を効果的に回避します.組み立て中の外部と表面損傷.
Q3: 機器は,カスタマイズされたワークピースサイズに応じて調整できますか?A: パーソナライズされた非標準化 調整できます プラットフォームサイズ,ストローク範囲,トランスフォーマーの実際の仕様と生産ラインの配置に従って負荷容量と構造パラメータ.
調査と協力
プロフェッショナルで安定した高効率な水力アモルフトランスフォーマーコアスタッキングと組立プラットフォーム無形トランスフォーマー生産プロセスをアップグレードするには,ZPT-3Tは最適なソリューションです. 私たちは工場直販,ワンストップ技術カスタマイズと完全な販売後の保証を提供します.最新の工場のオートメントとプロの機器ソリューションを取得するために今日私たちに連絡してください!
