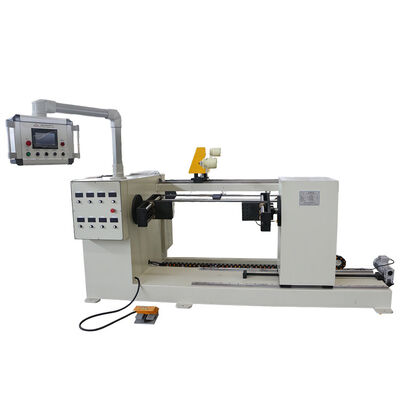

プログラム可能な自動 1000mm ワイリング幅 リアクターコイルワイリングマシン ZPX1000
1製品概要
ZPX1000 プログラム可能な自動原子炉コイル巻き機は,高精度でコアを固定する産業用巻き機で,大きな幅の原子炉コイル生産に適しています.双モーター同期駆動構造とサーボワイヤル制御技術の採用この種のコイル巻き機は,従来の単駆動巻き機に存在する不均等なトルク,ワイヤーの脱落,不安定なスタートストップの問題を解決します.銅とアルミニウムワイヤの全範囲加工 (丸型および平面型) をサポートするコイル巻き機は,成熟したPLCプログラム可能なシステムとカラフルなタッチスクリーンHMIを装備しています.完全に自動で緩やかなスタート,スムーズな動作,強い牽引力,超高回転精度,安定した機械性能,コイル巻き機は,電力の反応器のコイルやその他の類似製品の標準化された大量生産のための好ましい自動機器です..
2主要な製品メリットと主要特徴
通常の巻き込み装置とは異なり, ZPX1000 原子炉コイル巻き込み機械は,精度で顕著な利点を持つ,アップグレードされた二重チャック同期駆動とサーボ横断システムを採用,安定性と操作性:
-
双エンジンの同期駆動とバランスドモルク: 2つの独立した駆動モーターが2つのチャックを同期的に制御し,スピンドルの両側で完全に一貫したトルクを確保します.高負荷での動作中にコア揺れと巻き込み偏差を効果的に避ける.
-
安定したスタート・ストップのためのサーボワイヤーガイド制御: ワイヤを横断するメカニズムは高精度サーボモーターで駆動され,超スムーズな加速と減速を達成します.頻繁に起動して停止するときに重なり合ったり外れたりしますコイル形状の質を大幅に向上させる.
-
円線と平面ワイヤの広範な互換性: 導電線の複数の仕様に柔軟に対応.0.3×5.0mmの丸いワイヤと最大5×12mmの平らな銅/アルミワイヤをサポートし,多様な原子炉コイル生産需要を満たす.
-
重荷と高い信頼性の構造: 最大負荷容量1000kgで最適化された機械フレーム,4.4KWの高功率駆動モーターとマッチ.産業用連続生産に適している.
-
ユーザー に 優しく 操作 する: 色とりどりの直感的なタッチスクリーンで装備され,機械全体がシンプルなパラメータ設定,視覚操作,操作者の低学習限界を備えています.
-
心配 ない 販売 後 の 保証: 標準的な1年間の全機械保証付きで,世界中の産業用ユーザーに信頼性の高い技術サポートと販売後のサービスを提供します.
3完全な技術パラメータです
ZPX1000自動反応コイル巻き機のすべてのパラメータは,顧客生産要件に応じて個別設定をサポートする,産業標準の構成を採用します:
|
仕様項目
|
テクニカルデータ
|
|
機器のモデル
|
ZPX1000
|
|
最大回転幅
|
1000mm
|
|
適用可能なワイヤ材料
|
銅線,アルミ線
|
|
丸いワイヤの直径範囲
|
Φ0.3mm ~ Φ5.0mm
|
|
最大平面ワイヤサイズ
|
5mm × 12mm
|
|
中央の高さ
|
900mm
|
|
軸長
|
1300mm
|
|
最長完成コイル外径
|
800mm
|
|
最大積載容量
|
1000kg
|
|
メインモーターパワー
|
4.4KW
|
|
巻き込み速度範囲
|
0°160回転/分
|
|
速度調節モード
|
変数周波数 ステップレス速度規制
|
|
最低の散布距離
|
0.01mm
|
|
カウントモード
|
5桁の高精度数値
|
|
マックス プリセット 巻き回り
|
9999.9 ターン
|
|
制御システム
|
PLC プログラム可能な制御 + カラータッチスクリーン HMI
|
|
保証期間
|
1 年
|
4作業原理
ZPX1000コア・クランプコイル・ワイリング・マシンでは,ダブル・チャックで原子炉の鉄コアをしっかりとクランプします.均衡 トーク出力を確保するために,同期的に回転するチャックを駆動セルボワイヤガイドシステムは,ワイヤのフィード経路と拡散ピッチを正確に制御し,リアルタイムでスピンドル回転速度にマッチします.操作者は,PLCタッチスクリーンを通じてターン,ピッチ,その他のパラメータを設定します.システムは自動的に全プロセス巻き込みを実行し,ソフトスタート,安定した動作,正確な停止を実現します.プロセス全体が手動操作のエラーを避ける完成した原子炉コイルの平らなワイヤ配置,コンパクトなコイル構造,安定した電気性能を保証します.
5応用シナリオ
このプログラム可能なコイル巻き機は,大量生産および様々な中型および大型原子炉コイルの加工に専門的に適用されています.新エネルギー発電フィルター反応器,電源補償反応器,電源補給反応器,電源補給反応器,インバーター反応器と様々なカスタム大幅インダクタンスコイル生産中高級の電気製造企業にとって標準的なサポート機器になっています.
6よくある質問
Q1: この機械は,原子炉コイルのために平面線と丸い線の両方を処理できますか?
A:はい.ZPX1000は銅/アルミの丸い線 (0.3×5.0mm) と平面線 (最大5×12mm) の二重処理をサポートします.ワイヤガイドと緊張システムは,異なるワイヤ仕様を切り替えるために迅速に調整することができます生産に柔軟性がある.
Q2: 単駆動機と比較して二モーター同期駆動の利点は何ですか?
A: 双モーター同期トルク出力により,重荷と広い幅の巻き込み中に鉄芯の偏移や揺れがなくなり,巻き込みの均一性を効果的に改善します.ワイヤの偏差や層の隙間を避けます高精度な原子炉コイルの出力を大幅に向上させる.
Q3: 新しい作業員にとって操作が簡単ですか?
A: 視覚色タッチスクリーンとプログラム可能なレシピ保存機能で装備され,操作はシンプルで直感的です. 簡単なトレーニングの後,オペレーターはパラメータ設定を完了できます.プログラム保存と"クリックでスタート・ストップ操作労働依存を効果的に減少させる.
7. SEO メタ説明
ZPX1000 プログラム可能な自動反応コイル巻き機, 4.4KWの電力, 0-160rpmの速度,銅/アルミの丸い線とフラット線をサポート,工業用原子炉コイル製造のための高精度PLC制御.
