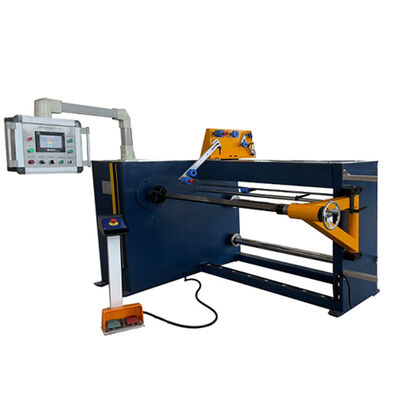

の自動コイル巻線機 ZPX1000製造業向けに設計された高精度ワイヤ巻線機です。変圧器コイル、電気コイル、その他同様の巻線製品。自動巻き用に特別に開発されました。銅線とアルミニウム線優れた精度と効率を実現します。強力な巻線モーター、サーボ駆動のワイヤ敷設システム、PLC 制御システム、および HMI タッチ スクリーン インターフェイスを備えたこの自動変圧器コイル巻線機は、巻線および自動ワイヤ配置プロセスを高精度で完了できます。サーボ制御のワイヤガイドにより、巻線中のワイヤの位置が正確に決まり、均一に配置された一貫した品質のコイルが作成されます。ソフトスタート、スムーズな動作、高トルク出力、簡単な操作などの機能を備えた ZPX1000 巻線機は、信頼性の高い自動化されたコイル生産装置を必要とする変圧器メーカーにとって理想的な選択肢です。
変圧器コイル巻線機 ZPX1000 は、サーボモータ駆動のワイヤガイドシステムを搭載しており、巻線時のワイヤ位置を自動制御します。この自動敷設機能により、次のことが保証されます。
このマシンは、ユーザーフレンドリーな HMI タッチスクリーンと組み合わせた高度な PLC 制御システムを採用しています。
オペレーターは以下を簡単に設定および監視できます。
インテリジェントな制御システムにより作業効率が向上し、安定した生産パフォーマンスが保証されます。
強力な巻線駆動システムは大きなトルク出力を提供し、機械がさまざまな銅線とアルミニウム線の仕様を処理できるようにします。
ソフトスタート機能とスムーズな加速により機械的衝撃が軽減され、巻線プロセス全体で安定したワイヤ張力を維持できます。
ZPX1000 自動巻線機は以下の巻線に適しています。
変圧器製造工場や電気機器産業で広く使用されています。
以下の仕様は、標準構成を表しています。自動変圧器コイル巻線機 ZPX1000。さまざまなコイル サイズ、ワイヤ仕様、生産要件に応じてカスタマイズされた設計が可能です。
| パラメータ | 仕様 |
|---|---|
| モデル | ZPX1000 |
| 応用 | 変圧器のコイル巻線 |
| 巻線材 | 銅線・アルミ線 |
| 巻取軸中心高さ | 900mm |
| 巻取軸サイズ | 40×40mm |
| 最大巻幅 | 1000mm |
| 巻線モーターの電力 | 5.5kW |
| 巻取り速度 | 0～160rpm |
| 最大平角線サイズ | 5×12mm |
| 丸線径 | Φ0.3～Φ5.0mm |
| 最大コイル外径 | Φ800mm |
| 最大コイル容量 | 800kg |
| 最小スプレッドピッチ | 0.01mm |
| 計数システム | 5桁デジタルカウンター |
| 計数範囲 | 0 ～ 9999.9 ターン |
| 制御システム | PLC + HMI タッチ スクリーン |
の自動巻線機 ZPX1000主に製造に使用されます。
自動、正確、効率的なコイル巻線ソリューションを求める変圧器メーカーに適しています。
自動変圧器コイル巻線機 ZPX1000 は、サーボ制御されたワイヤ ガイドが事前に設定されたパラメータに従って移動しながら、巻線シャフトを回転させることによって動作します。動作中、銅またはアルミニウムのワイヤが自動的に供給され、コイル フォーマー上に正確に位置決めされます。 PLC 制御システムは、巻線モーターとワイヤ敷設システムを調整して、正確な巻線ターン、均一なコイル層、安定した生産品質を保証します。自動整線機能により、従来の手動整線方法に比べて巻取り効率が大幅に向上します。
答え:この機械は、変圧器コイルやその他の電気製品に使用される銅線とアルミニウム線の両方を巻くように設計されています。
答え:はい。コイル巻線機 ZPX1000 は、サーボ モーター駆動のワイヤ ガイド システムを使用して、巻線プロセス中にワイヤを自動的に配置し、位置決めします。
答え:丸線はΦ0.3mmからΦ5.0mmまで、平線は5×12mmまで巻線可能です。
答え:はい。 PLC 制御システムと HMI タッチスクリーンにより、簡単なパラメータ設定と便利な操作が実現します。
答え:はい。巻幅、軸サイズ、容量、電圧等、お客様のご要望に応じたカスタマイズが可能です。
