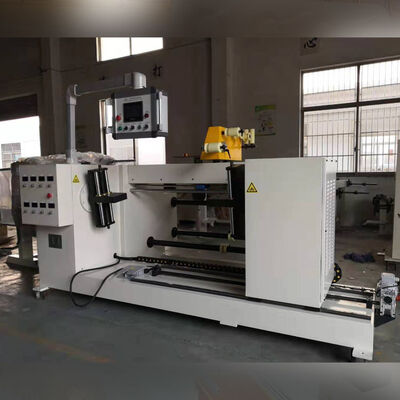

の自動コイル巻線機 ZPX1000製造業向けに設計されたプロ仕様の横型巻線機です。リアクトルコイルおよびその他の電気誘導部品。コイル巻線機は巻線用に特別に開発されました。銅線とアルミニウム線丸線、平角線などを高精度かつ高効率で鉄心に直接塗布します。ZPX1000リアクトルコイル巻線機は、全自動制御システム、デュアルチャッククランプ構造、サーボ駆動ワイヤガイド、PLC操作システムを備え、安定した巻線性能、正確なワイヤ位置決め、一貫したコイル品質を保証します。この自動コイル巻線機は、信頼性の高い自動化、正確な巻線制御、生産効率の向上を必要とするリアクトルや電気機器のメーカーで広く使用されています。
ZPX1000自動コイル巻線機は、ユーザーフレンドリーなタッチスクリーンインターフェイスを備えた高度なPLC制御システムを採用しています。オペレーターは、巻線パラメータを簡単に設定し、生産ステータスを監視し、巻線プロセスを効率的に完了できます。自動操作により手動エラーが減り、生産の一貫性が向上します。
ワイヤガイドは専用のサーボモーターによって駆動され、巻き取りプロセス中の正確な動き制御を実現します。優れた始動および停止応答により、正確なワイヤ配置と均一なコイル層が保証されます。到達可能な最小スプレッドピッチ0.01mmを採用し、高精度リアクトルコイルの製造に適した装置となっています。
鉄心を確実にクランプする2つのチャックを装備しています。 2 つの駆動システムは 1 つまたは 2 つのモーターによって制御され、バランスの取れたトルク出力と安定したコアの回転を保証します。この設計により、巻線精度が向上し、運転中の不均一なコイル形成が防止されます。
ZPX1000 自動コイル巻線機は以下の巻線に適しています。
からの丸線径まで加工可能です。Φ0.3mm～Φ5.0mmフラットワイヤーまで5×12mm、さまざまなリアクトルおよび変圧器コイルの生産要件を満たします。
最大巻取り速度は160rpmそして強力な4.4kW巻線モーター、安定した巻線品質を維持しながら効率的な生産を実現します。
自動カウント システムにより、オペレーターは必要な回転数を事前設定し、巻き取りの進行状況を正確に監視できます。
以下の仕様は、標準構成のものです。ZPX1000 リアクトルコイル自動巻線機。さまざまなコイル設計や製造要件に応じてカスタマイズされたソリューションが利用可能です。
| パラメータ | 仕様 |
|---|---|
| モデル | ZPX1000 |
| 応用 | リアクトルコイル巻線 |
| 巻線材 | 銅線・アルミ線 |
| ワイヤーの種類 | 丸線＆平角線 |
| 最大巻幅 | 1000mm |
| 中心高さ | 900mm |
| 丸線径 | Φ0.3～Φ5.0mm |
| 最大平角線サイズ | 5×12mm |
| 最大巻線コイル外径 | 800mm |
| 最大コイル容量 | 1000kg |
| 巻取り速度 | 0～160rpm |
| 巻線モーターの電力 | 4.4kW |
| 最小スプレッドピッチ | 0.01mm |
| 計数システム | 5桁デジタルカウンター |
| 最大プリセット回転数 | 9999.9 |
| 計数範囲 | 0～9999.9回転 |
| 制御システム | PLC + タッチスクリーン |
ZPX1000 自動コイル巻線機は、以下の製造に広く使用されています。
これは、自動化された高精度のコイル巻線生産を必要とする電気メーカーにとって理想的なソリューションです。
ZPX1000リアクトルコイル巻線機は、2つのチャックの間に鉄心を固定し、駆動システムによって鉄心を回転させることで動作します。回転中、サーボ制御されたワイヤ ガイドが、事前に設定された巻線パラメータに従って銅またはアルミニウムのワイヤをコアに正確に供給します。PLC制御システムは、巻き取り速度、ワイヤガイドの移動、回転数カウント、および自動運転プロセスを管理します。これにより、均一なワイヤ配置、正確なコイル寸法、および一貫した電気的性能が保証されます。
答え:コイル巻線機 ZPX1000 は、主にリアクトル コイルなどの電気巻線製品の製造に使用されます。
答え:丸線、平角線を含む銅線、アルミ線の両方を巻線することができます。
答え:丸線はΦ0.3mmからΦ5.0mm、平角線は5×12mmまで加工可能です。
答え:はい。この機械は、PLC 制御、タッチ スクリーン操作、自動カウント、およびサーボ駆動のワイヤ ガイド位置決めを使用します。
答え:はい。この機械は、コイル寸法、ワイヤ仕様、生産要件、電圧規格に従ってカスタマイズできます。
