のZPT-5T アモルファス変圧器コア積層テーブルは、アモルファス合金変圧器コアや同様の高精度電磁鋼板の積層と位置決めのために特別に設計された、プロフェッショナル向けの大容量組立プラットフォームです。
過酷な用途向けに設計されたこのシステムは、堅牢な油圧リフティングと 90 度の傾斜機構を備えており、最大で5,000kg（5トン）。高精度リニアガイドの統合により、スムーズで安定した動作が保証され、ターンオーバープロセス中に敏感なアモルファスコアを歪みや損傷から保護します。
高い積載能力:大規模な変圧器の製造をサポートするように設計されており、最大定格の持ち上げおよび傾斜能力を備えています。5,000kg。
二重機能油圧システム:強力な 21MPa 油圧ステーションによって駆動され、正確な高さ調整 (500mm ストローク) とスムーズな高さ調整の両方に安定した力を提供します。90°回転。
アモルファスコアの最適化:以下の範囲の変圧器のラップコアスタッキングレイアウトに対応するように設計されています。30kVA～2000kVA。
人間工学に基づいたハンドヘルドコントローラー:柔軟なハンドヘルド リモート コントロール ユニットを装備しているため、オペレータは最も有利な場所からプラットフォームを安全に監視および調整できます。
安定したリニアガイド:耐久性の高いリニア ガイド レールは、厳密な平行度を保証し、持ち上げおよび傾斜操作中の揺れがゼロです。
注記：以下にリストされている仕様は、当社の標準 ZPT-5T 構成を表しています。スタッキングプラットフォームの寸法と耐荷重は、施設固有の運用要件に合わせて完全にカスタマイズできます。
| パラメータ項目 | 技術仕様（ZPT-5T） |
| 適用変圧器容量 | 30kVA～2000kVA |
| 最大。ウェイトの持ち上げと傾斜 | 5,000kg（5トン） |
| 適用コア長さ(L) | 1500～2200mm |
| 適用コア幅(W) | 360～1000mm |
| 適用コア高さ(H) | 400～900mm |
| 昇降プラットフォームストローク | 500mm |
| 上昇速度 | 40mm/秒 |
| 回転・傾斜角度 | 90° |
| 油圧システムの圧力 | 21MPa |
| 作業台の高さ | 850mm |
| モーターの総出力 | 3.0kW |

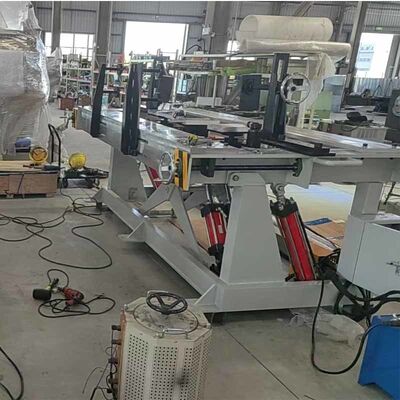

図1：トランスコア積層テーブルZPT-5Tの全体図
図 2: 変圧器コア積層テーブル ZPT-5T の傾斜
