のFZT-3T 油圧式自動スタッキングテーブルは、変圧器の鉄心の組み立てと取り扱いのために特別に設計されたプレミアム ワークショップ ソリューションです。
堅牢な3,000kg（3トン）このプラットフォームを使用すると、オペレータはコア積層板を水平に簡単に積み重ねることができます。積み重ねが完了すると、統合された油圧システムがアセンブリ全体をスムーズに傾けます。90°これにより、天井クレーンや吊り上げ装置を使用して、完成したコアを安全かつ簡単に取り外すことができます。この装置は労働力を大幅に軽減し、コアの形状を保護し、組み立て効率を高めます。
スムーズな油圧チルト:頑丈な油圧ステーションによって駆動されるテーブルは、ぎくしゃくすることなく 0° から 90° までシームレスに移行し、積層コアの完全性を確保します。
無段階速度調整:調整可能な傾斜速度 (最大 90°/分) が特徴で、オペレーターはコアの重量とサイズに基づいて反転プロセスを正確に制御できます。
柔軟なカラム設計:支柱間の距離は完全に調整できるため、テーブルはさまざまな変圧器コアの寸法に対応できます。
安全でユーザーフレンドリー:直感的なコントロールパネルと高精度リニアガイドを備えた設計で、非常に安定した信頼性が高く、安全な日常操作を実現します。
FZT-3T コア組立ラインは 4 つの高品質モジュールで構成されています。
頑丈なメインフレーム:最大荷重時のたわみを排除するように設計された剛性溶接鋼構造。
プレミアム油圧ステーション:90度傾斜機構に安定した漏れのない電力を供給します。
高精度リニアガイド:セットアップおよび操作中にスムーズな平行移動を保証します。
集中管理パネル:シンプルで人間工学に基づいたインターフェイスにより、安全で楽な操作が可能です。
注記：以下にリストされているパラメータは、標準的な FZT-3T 構成を表しています。お客様の特定のプラント要件に合わせて、完全にカスタマイズ可能なテーブル サイズ、耐荷重、塗装色を提供します。
| パラメータ項目 | 技術仕様（FZT-3T） |
| 最大。積載量 | 3,000kg（3トン） |
| テーブル寸法 (長さ x 幅) | 1600×1400mm |
| テーブル作業高さ | 1000mm |
| 最大。積層厚さ | 900mm |
| チルト機構 | 油圧駆動 |
| 傾斜速度 | 90°/min（無段階速度調整） |
| 列の距離 | 調整可能 |
| メインモーター出力 | 1.5kW |
| 装備の色 | オプション / 工場標準に合わせてカスタマイズ |
| 保証期間 | 12ヶ月 |

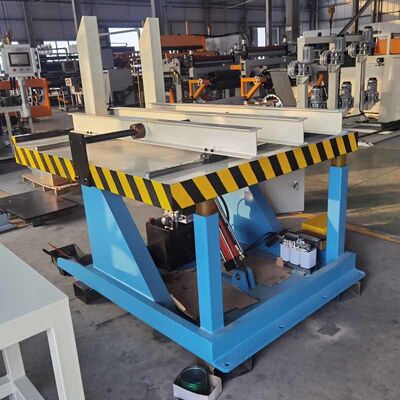

図1：トランスコア積層テーブルFZT-3Tの全体図
図2：トランスコア積層テーブル FZT-3Tの手持ちコントローラ
