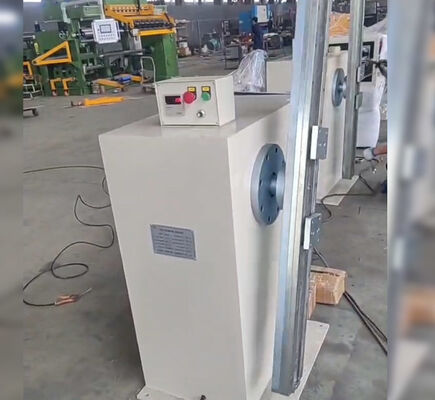

5.5KW モータードライブ半自動モーターコイル巻線機、2 つの調整可能なブロック (距離 200mm - 1500mm) 付き

耐久性の高い電動モーター向け信頼性の高い高トルクコイル巻線装置

製品概要: ワークショップの効率を最大化

耐久性の高い電気モーターのコイルを巻くための、堅牢で信頼性の高い多用途のソリューションをお探しですか?私たちの5.5KW半自動モーターコイル巻線機は、大規模な産業用巻線作業を絶対的な精度で処理できるように設計されています。高い柔軟性を備えています二調整可能なブロック (距離範囲 200mm ～ 1500mm)、この巻線機は最大 1500 mm という巨大な回転直径を実現します。高トルク 5.5KW モーターを搭載しており、太いゲージのワイヤーも楽々処理できます。コントロールパネル上の直感的なポテンショメータで管理される無段階速度制御システム (0 ～ 80 RPM) により、オペレータはさまざまなワイヤ径や巻線要件に合わせてスピンドル速度をリアルタイムでシームレスに調整できます。モーター修理工場や大規模な製造工場を運営している場合でも、この装置は常に緊密で均一かつ完璧なコイル層を保証します。

技術仕様（パラメータ表）

主な利点と機能

• 比類のない多用途性 (200mm ～ 1500mm):統合された調整可能なマンドレルにより、複数の固定金型を購入する必要がなくなります。さまざまなコイル サイズに簡単に適応できるため、工場の工具コストと保管スペースを大幅に節約できます。

• 精密な無段階速度調整:0 ～ 80 RPM の可変速度制御により、オペレータは重いワイヤの位置決めではゆっくりと開始し、標準層では速度を上げることができるため、ワイヤの切れを防ぎ、完璧な張力を確保できます。

• 産業グレードの 5.5KW 電力:耐久性の高いパフォーマンスを実現するために設計された強力なモーターは、低速でも安定したトルクを提供します。

• ユーザーフレンドリーなインターフェース:正確なターントラッキングのためのデジタルカウンターと瞬時の速度調整のための応答性の高いポテンショメーターを備えた明確なコントロールパネルレイアウト。

対象となるアプリケーションと業界

この頑丈なワイヤ巻線機は、世界の産業全体で製造および修理に広く使用されています。

• 産業用電気モーター:中型から大型のAC/DCモーターステーターコイル。

• ジェネレーター:大型オルタネーターと水力発電機コイルの生産。

• モーター修理店:さまざまなモーター ブランドのカスタムの 1 回限りの巻き戻しジョブを処理するのに十分な多用途性。

仕組み (動作原理)

1. セットアップとサイジング:オペレーターは 2 つのブロック間の距離を正確に必要なコイル長 (200 mm ～ 1500 mm の間) に調整し、固定します。

2. ワイヤーアンカーとプログラミング:目標回転数は電子カウンターに設定されます。

3. 巻き上げと速度のチューニング：5.5KW モーターがスピンドルを駆動するため、オペレーターはポテンショメータのノブを使用して回転をスムーズに加速または減速し (最大 80 RPM)、ワイヤの正確な配置を保証します。

4. 自動停止:マシンは自動的にターンを追跡し、事前設定されたカウントに達すると正確に停止し、次のコイルの準備が整います。

選択と購入ガイド: このマシンはあなたに適していますか?

このモデルが生産ラインに適合することを確認するには、次の基準を確認してください。

1. ワイヤーゲージの機能:高トルクを必要とする中太電線に最適です。

2. コイル寸法の準拠:必要な最大コイル回転直径が 1500mm 未満の場合に最適です。

3. 生産量:完全自動化された高速ラインよりも柔軟性が優先される、多品種少量生産や重工業の修理工場に最適です。

よくある質問 (FAQ)

Q1: この機械は丸銅線と平角銅線の両方を扱うことができますか?

答え:はい。高トルク 5.5KW モーターと安定したフレーム設計のおかげで、この機械は、大型モーターで使用される太い丸線と硬い平角銅導体の両方を簡単に処理できます。

Q2: 2 つのブロックの距離を 200mm から 1500mm まで調整するにはどうすればよいですか?

答え:距離は手動で調整されます。

Q3: このマシンは私の国のカスタム電圧要件をサポートしていますか?

答え:絶対に。当社の標準構成は 3 相 380V/50Hz ですが、地域の産業用電力網規格に準拠するためにカスタマイズされた電源ソリューション (50Hz/60Hz で 220V、415V、または 440V など) を提供します。

Q4: 保証やアフターサポートはどのようなものがありますか？

答え:私たちは、1年間の保証すべてのコアコンポーネント (モーターとコントロールパネルを含む) に適用されます。また、ビデオコンサルティングによる生涯技術サポートも提供し、シームレスな設置を確実にするための詳細な操作マニュアルも提供します。

今すぐカスタム見積もりを入手してください!

当社の信頼性の高い頑丈な巻線ソリューションを使用して、モーターの製造または修理の能力を強化します。今すぐ当社のエンジニアリングチームにお問い合わせください。工場直販の価格設定、出荷見積り、カスタマイズ オプション。
