自動コイル巻線機 HV 銅線ワインダー
自動コイル巻線機 ZPX400 の説明
自動コイル巻線機 ZPX400 は プロフェッショナルな 変圧器コイル巻線機で、銅 線または アルミニウム線を巻くことができ、変圧器コイルやその他の類似製品を作ることができます。自動コイル巻線機には、サーボモーターで駆動されるワイヤーガイドが装備されており、ワイヤーが巻かれる際に自動的にワイヤーを配置します。自動コイル巻線機’の制御システムは PLC に基づいており、高い自動化と容易な操作を実現しています。
自動コイル巻線機 ZPX400 のクイック詳細
· 床からの中心高さ 900mm
· M最大巻線幅 400
· W巻線速度 0 - 200rpm
· 回転直径 800mm
· 巻線電力 3kw
· サーボモーター出力 0.75kw
主なparameters 自動コイル巻線機 ZPX400 の
コイル巻線機 ZPX400 の典型的な標準仕様は次のとおりです。 およびコイル巻線機は要求に応じて製造することもできます。
|
中心高さ: |
900mm |
|
Square シャフトサイズ: |
40x40mm |
|
最大巻線幅: |
400mm |
|
サーボモーター出力: |
0.75kw |
|
回転 速度: |
0~ 200 rpm |
|
モーター出力: |
3kw |
|
速度調整: |
無段階速度調整 |
|
フラットワイヤーサイズ: |
最大 5X12mm |
|
丸線 直径: |
∅0.3 ~ 5.0mm |
|
回転 OD.: |
∅400mm 最大 |
|
最大imum 容量: |
300kg |
|
カウント: |
5桁カウント |
|
カウント範囲: |
0~9999.9 |

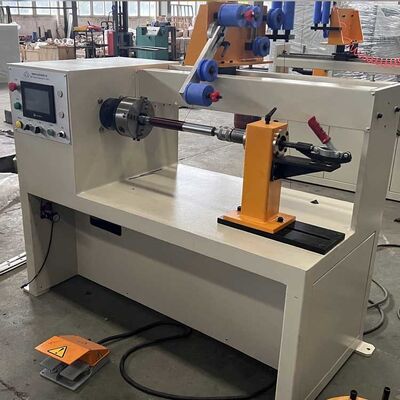

図 1: 自動コイル巻線機 ZPX400 の正面図
図 2: 自動コイル巻線機 ZPX400 のワイヤーガイド
