4頭の銅線先駆機 自動回転コイル巻き機
記述自動コイル巻き機 ZPX150-4
自動コイル巻き機ZPX150-4は,高効率のワイヤコイル巻き機の一種である. 4頭のワイヤガイドで,自動コイル巻き機は4つのコイルを同時に巻きることができます.ワイヤーガイドは,サーボモーターで駆動されています自動カイルカイルカイルカイルカイルカイルカイルカイルカイルカイルカイルカイルカイルカイルカイルカイルカイルカ自動コイル巻き機が高度な自動化と操作が簡単になるアトゥオマイトックコイル巻き機は,ゆっくりと起動し,スムーズに動作し,高効率で操作が簡単です.
メインc反対者自動コイル巻き機 ZPX150-4
1鋼鉄で溶接されている
2主回転装置,回転モーターと回転軸を含む
3750Wのサーボモーターで駆動される自動ワイヤー敷設装置
4PLCベースの制御システム
5パネウマティックシステム
6サーボモーター
7足のペダル
技術的なpアラメーター自動コイル巻き機 ZPX150-4
自動コイル巻き機ZPX150-4の典型的な標準仕様は下記に示されており,コイル巻き機も要求に応じて製造することができます.
| 中央の高さ: | 900 mm |
| スクウェア・シャフトサイズ: | 40×40mm |
| 円線直径: | Ø0.3~4.0mm |
| マックス フラットワイヤサイズ: | 3×8mm |
| 完成したコイルID: | 模具の種類によって異なります (軸の大きさ40*40mm) |
| マックス 完成 コイルオーダー: | Ø400 mm |
| 最大 各コイル長さ: | 150mm |
| ローリングモーターパワー: | 4kw |
| 巻き込み速度: | 0~200回転/分 |
| ローリング速度規制: | 変数周波数とステップレス速度調節 |
| 制御システム: | PLC |
| スプレッドピッチ: | ミニステップ:0.01mm |
| カウントモード: | 5桁のカウント |
| マックス 番号を設定します | 9999.9 |

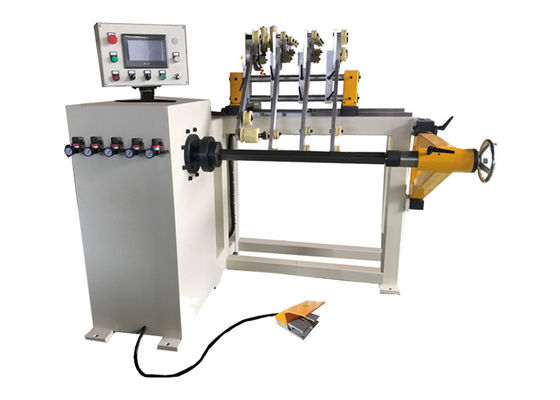

図1:自動コイル巻き機ZPX150-4の全景
図2:自動コイル巻き機ZPX150-4の横から見る
