三コイルワインダー設備自動コイル巻線機
説明自動コイル巻線機ZPX150-3の
自動コイル巻線機ZPX150-3は、高効率のワイヤコイルワインダーの一種です。この自動コイル巻線機は、サーボモーターで駆動されるワイヤガイドを備えており、コイル巻線機が自動的にワイヤを巻きます。3つのワイヤガイドユニットを備えているため、自動コイル巻線機は一度に3つのコイルを巻くことができます。PLC制御システムとHMIを備えたこの自動コイル巻線機は、高い自動化と簡単な操作などを特徴としています。
主なcコンポーネント自動コイル巻線機ZPX150-3の
1. メインスチールフレーム、スチール溶接
2. メイン巻線ユニット、巻線モーターと巻線シャフトを含む
3. 自動ワイヤレイアウトユニット、750wサーボモーター駆動
4. PLCベースの制御システム
5. 空圧システム
6. サーボモーター
7. フットペダル
技術的なpパラメータ自動コイル巻線機ZPX150-3の
自動コイル巻線機ZPX150-3の典型的な標準仕様を以下に示します。コイル巻線機は、ご要望に応じて製造することも可能です。
| センターハイト: | 900 mm |
| 角シャフトサイズ: | 40x40mm |
| 丸線径: | Ø0.3-4.0 mm |
| 最大平角線サイズ: | 3x8 mm |
| 完成コイルID.: | お客様の金型に依存（シャフトサイズ40 * 40 mm） |
| 最大完成コイルOD.: | Ø400 mm |
| 最大各コイル長: | 150 mm |
| 巻線モーター出力: | 4kw |
| 巻線速度: | 0〜200 rpm |
| 巻線速度調整: | 可変周波数および無段階速度調整 |
| 制御システム: | PLC |
| スプレッドピッチ: | 最小ステップ：0.01 mm |
| カウントモード: | 5桁カウント |
| 最大ターン数プリセット: | 9999.9 |

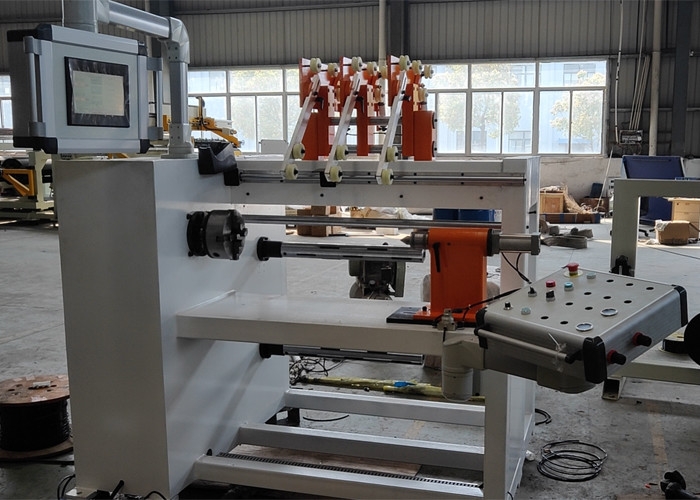

図1：自動コイル巻線機ZPX150-3の全体図
図2：自動コイル巻線機ZPX150-3のワイヤガイド
