トランスフォーマーコア切断機 ステップラップ シリコン鋼 切断線
紹介トランスフォーマーコア切断機 HJX400-LLB
トランスフォーマーコア切断機 (Transformer core cutting machine) とは,長さに切断ラインとも呼ばれる特殊機器で,主にトランスフォーマーコアの脚とヨクを作るため,シリコン鋼条を切るために使用されます.長さに切断ラインは最大幅400mmのシリコン鋼筋をカットすることができます. ストライプの厚さは0.23mmから0.35mmまであります. PLC制御システムにより,切断線は正確にストライプを切ることができます.切断線は操作が簡単です.
メインc反対者トランスフォーマーコア切断機 HJX400-LLB
技術的なpアラメータートランスフォーマーコア切断機 HJX400-LLB
HJX400-LLBの典型的な標準仕様は下記に示されていますが,トランスフォーマーコア切断機も要求に応じて製造できます.
| 2つの端のコイル・デレラー容量 | 1000kg/端 |
| 供給コイルID | Φ500mm |
| 最大供給コイルOD | Φ1200mm |
| 頭を切る | 45+45-と三角形 |
| 切断厚さ | 0.23 ~ 0.35 mm |
| 切断幅 | 40 ~ 400 mm |
| 切る長さ | 350 ~ 9999 mm |
| 孔径 | Φ10mm, Φ14mm, Φ22mm,交換可能 |
| 最大給餌速度 | 120 m/min |
| 切断角度の精度 | ±0.05° |
| 切断長度精度 | ±0.10 mm |
| 切る 掘る | ≤0.02mm |
| 設備容量 | 15 kw |

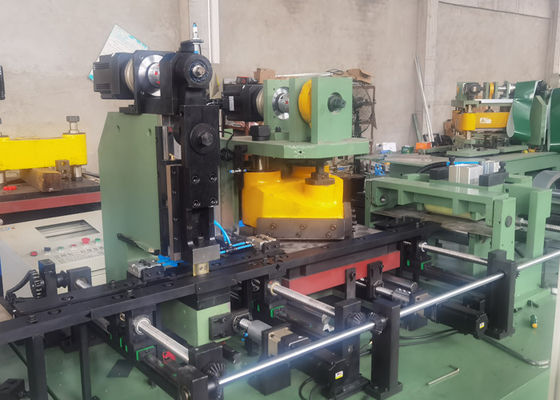

図1:HJX400-LLBの横の視点を長さ直線に切る
図2: HJX400-LLBのコイル・デレラーを長さ直線に切る
