半自動ワイヤーウィンドラーモーターコイル巻き機
モーターコイル巻き機 MW1500の導入
モーターコイル巻き機 MW1500は,銅またはアルミニウムワイヤのコイルを異なる仕様で巻くのに適しており,これらのコイルはモーターやその他の類似製品に使用できます.機械はデジタルカウンターで備えられ,回転の数を事前に設定することができます. デジタルカウンタはターンの数を表示することができ,逆転カウント機能もあります. 記録されたカウント番号とパラメータ入力は,オフの場合保存できます.ボード上のポテンチオメーターを通じてステップレスに調整することができます脚ペダルで回転方向を切り替える
機械は調節可能な移動ブロックで装備されている.巻き込み先は2つの移動ブロックに固定することができます.2つのブロック間の距離は,形状の回転螺栓棒で調整され,調整範囲は200 ~ 1500mmです.
主要な構成要素モーターコイル巻き機 MW1500
1メインフレーム
2電気制御キャビネット
3足のペダル
主なパラメータモーターコイル巻き機 MW1500
モーターコイルローリングマシーン MW1500の典型的な標準仕様は下記に示されており,モーターコイルローリングマシーンも要求に応じて製造することができます.
| 中央の高さ: | 900mm |
| 調整範囲: | 200 ~ 1500mm |
| 巻き込み速度: | 0 〜 80回転/分 |
| 数える範囲: | 0 ¢ 99999 |
| モーターパワー: | 5.5KW |
| 最大容量: | 300キロ |
| 総重量: | 500KG |
| サイズ (L*W*H): | 1200×670×1700mm |

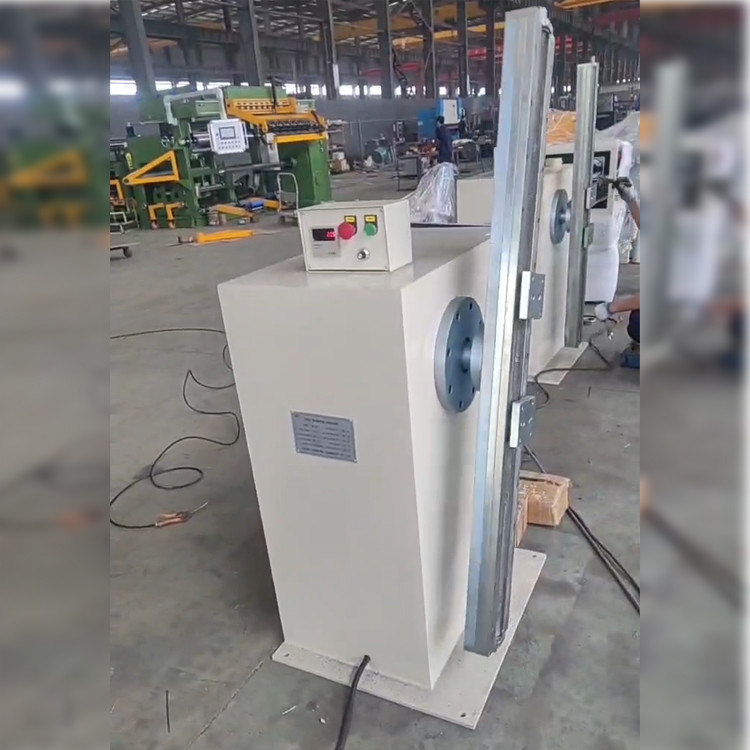

モーターコイル巻き機 MW1500の全景
図2:モーターコイル巻き機 MW1500の制御ボード
