波紋型フィンを形作る機械BWX1600-400の説明
BWX1600-400は,波紋型フィンを作るための特殊機器です.熱交換機の製造に使用される専門機器です.熱伝達効率を向上させるために使用される波紋型フィンを生産するために使用される.これらのフィンは,空気冷却機,ラジエーター,および他の熱交換器のアプリケーションで一般的に見られます.溶接された後にトランスフォーマーオイルタンクを作るために使用することができます波紋フィンを形作る機械の完全なセットは,フィンを折りたたむ機械,波紋フィンを溶接,水力脱コイル,工業用オイルクーラーで構成されています.波紋型フィニング 形作機は高度に自動化されています波紋型フィンを形作る機械は 操作が簡単で 動作がスムーズです
波紋型フィンを形作る機械BWX1600-400の主要部品
1波紋型フィンを形作る機械
2溶接機
3脱線器
4油冷却器
BWX1600-400 波紋型フィニング 形作りの機械の簡単な詳細
波紋型フィンを形作る機械BWX1600-400の主なパラメータ
BWX1600-400の典型的な標準仕様は下記に示されていますが,このフィンの形作機も要求に応じて製造できます.
| 鋼板の幅: | 300~1600mm |
| 鋼板の厚さ: | 0.5 ~ 1.75mm |
| 波紋状のフィンの高さ: | 50 ~ 400mm |
| 波紋状のフィンピッチ: | 45~60mm |
| 波紋状のフィンの長さ | 最大2000mm |
| フィンギャップ (油槽): | 4mm |
| 波紋状のフィンの前段の長さ: | ≥30mm |
| 波紋状のフィンバックセクション長さ: | ≥30mm |
| 鋳造速度: | 3~4羽/分 |
| 総重量: | 16000KG |
| 床面積: | 9m × 7m |
| 総電源: | 32kw |

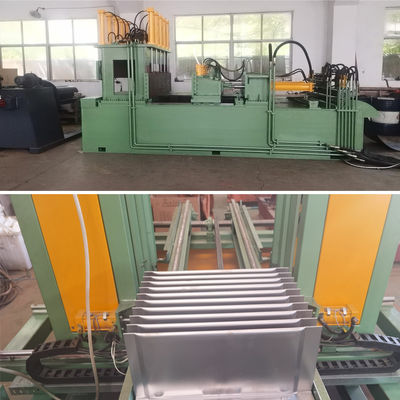

図 1: 波紋型フィニング 形作機 BWX1600-400 の形作装置
図2:波紋型フィンの形作機 BWX1600-400の溶接機
