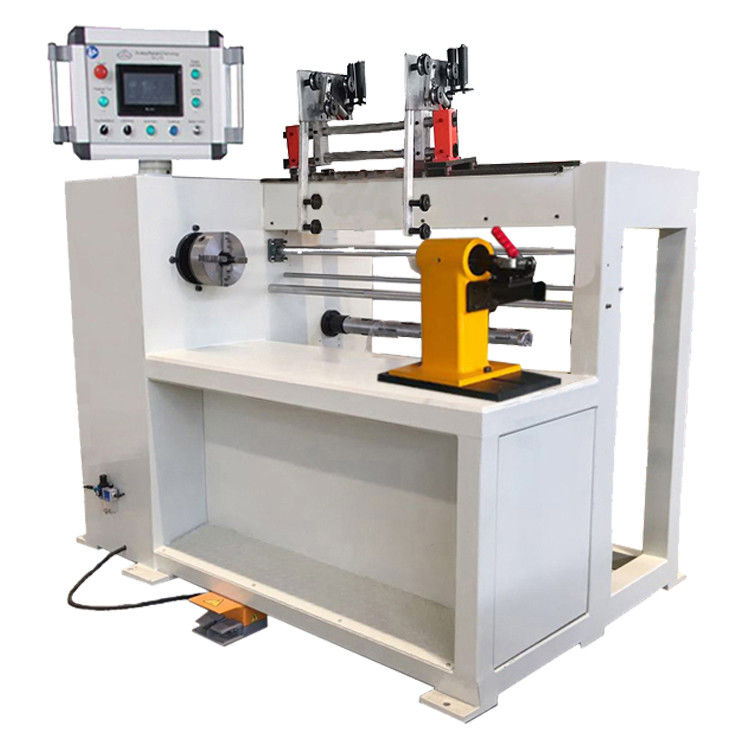

セルボモーターを駆動する自動コイル巻き機 2本のワイヤーガイド
記述自動コイル巻き機ZPX300-2
自動コイル巻き機ZPX300-2は,電気コイルの製造プロセスで使用される装置で,これらのコイルは,トランスフォーマーやその他の様々な電気機械装置で使用することができます.自動コイル巻き込み機械は,巻き込みプロセスを自動化します効率的で正確な品質のコイルの生産を可能にしますこの種の自動コイル巻き機は,2つのコイルを同時に巻き,各コイルの最大高さは300mmに達することができます.自動コイル巻き機は,電線ガイドを動かすためのサーボモーターを備え,機械が正確に自動でワイヤを敷くことができます. PLC制御システムで,自動コイル巻き機は,タッチスクリーンを通して対応するパラメータを事前に設定した後,自動的に銅またはアルミニウムワイヤを巻きることができます.自動コイル巻き機械の足ペダルは,機械を起動または停止するだけでなく,自動コイル巻き機械の回転方向を切り替えるのに使用できます.コイル巻き機は,遅いスタートを特徴としています動作がスムーズで トークが大きく 自動化も高い
自動コイル巻き機ZPX300-2の主な特徴
技術的なpアラメーター自動コイル巻き機ZPX300-2
自動コイル巻き機ZPX300-2の典型的な標準仕様は下記に示されていますが,コイル巻き機も要求に応じて製造できます.
| 中央の高さ: | 900mm |
| 最大回転直径: | 500mm |
| 隔熱デコイル: | 1pc |
| ローリングシャフトの大きさ: | 40x40x900mm |
| 線直径: | Ø0.3 ~ 5.0mm |
| 最大平面線サイズ: | 5x12mm |
| 主回転力: | 4kw |
| 巻き込み速度: | 1 ~ 160回転/分 |
| 制御システム: | PLC |
| 計数範囲: | 0 ~ 999999 |
図1:自動コイル巻き機ZPX500-3の全景
図2:自動コイル巻き機ZPX500-3のコイルスタンド
