| 製品名: | トランスフォーマーコア切断機 | 使用法: | ケイ素鋼の切断 |
|---|---|---|---|
| 処理: | 2 つのカット 2 つのパンチ | シートの厚さ: | 0.23 | 0.35mm |
| パンチ穴: | Φ10～24mm | 送り速度: | 120m/min |
| 色: | 任意 | 保証期間: | 12か月 |
| 制御システム: | PLC | オペレーティング システム: | 自動 |
| ハイライト: | 60mm変圧器コア切断機、自動PLC変圧器コア切断機、自動変圧器コアカッター120m/min,Automatic PLC Transformer Core Cutting Machine,Automatic Transformer Core Cutter 120m/min |
||
60mmから600mmまでの幅の自動変圧器コア切断機切断ストリップ
トランスコア切断機HJの説明バツ600-LL
トランスコア自動切断機 HJX600-LL は、シリコン鉄ストリップを切断してトランスコア脚またはヨークを作成するための特別な装置です。変圧器コア切断機は、ストリップを切断するときにパンチすることができます。コア切断機は幅60mmから600mmまでのストリップを切断できます。操作は簡単です。
変圧器コア切断機の概要HJX600-LL
1. ワンエンドデコイラー (油圧拡張タイト、電気反転)
2.スロッピングフィードユニット
3. フィーダー（サーボモーター駆動、測長器）
4. パンチングユニット
5.シャーリングマシンユニット
6. コンセントプラットフォーム
7. 脱毛器と選別ユニット
8. 捕集材ユニット
9.全体線幅調整システム
10. 空気圧システム
変圧器コア切断機の技術パラメータHJX600-LL
トランスコア切断機HJX600-LLの代表的な標準仕様を以下に示しますが、ご要望に応じてトランスコア切断機も製作可能です。
| ロール素材の幅許容差: | ≤±0.1mm |
| ロール材バリ長さ： | ≤0.03mm |
| ロール材のS度公差： | 片方向 1000mm中0.1mm以下 |
| ロール素材の波の程度: | ≤15mm/1000mm(スパン1000mm以上、高さ15mm以下) |
| シートの厚さ: | 0.23～0.35mm |
| シート幅: | 60～600mm |
| シートの長さ: | 350～9999mm |
| パンチング穴径 | Φ10mm～24mm |
| パンチング穴の位置: | 中心線に沿って双方向にオフセット可能 |
| Vノッチパンチング偏心(シート中心に沿った): | ±30mm |
| 送り速度: | 0～200m/分 |
| 力： | 18Kw |

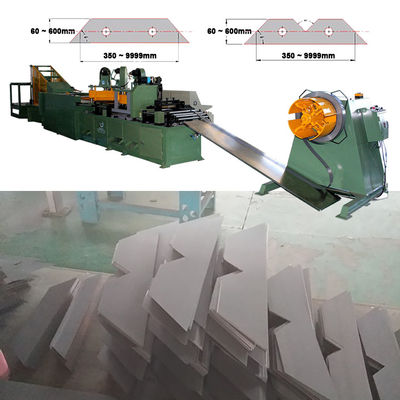

図1：トランスコア切断機HJX600-LLの全体図
図2：トランスコア切断機HJJ600-LLのデコイラー
