高効率巻線 3 線式コイルワインダー自動コイル巻線機
説明自動コイル巻線機 ZPX500-3
自動コイル巻線機 ZPX500-3 は高効率巻線機の一種です。この種の自動コイル巻線機は同時に 3 つのコイルを巻くことができ、各コイルの最大高さは 500 mm に達することができます。自動コイル巻線機には、ワイヤガイドを駆動するためのサーボモーターが装備されており、機械が自動的にワイヤを敷設します。PLCベースの制御システムを備えた自動コイル巻線機は、対応するパラメータを事前設定した後、銅線またはアルミニウム線を自動的に巻くことができます。自動コイル巻線機のフットペダルは、自動コイル巻線機の始動・停止だけでなく、回転方向の切り替えにも使用できます。コイル巻線機は、低速始動、スムーズな運転、大きなトルク、高度な自動化などの特徴を備えています。
自動コイル巻線機 ZPX500-3の主な特長
テクニカルpパラメータ自動コイル巻線機 ZPX500-3
自動コイル巻線機 ZPX500-3 の代表的な標準仕様を以下に示しますが、ご要望に応じてコイル巻線機も製作いたします。
| 中心高さ: | 900mm |
| 最大巻径： | 800mm |
| 断熱デコイラー: | 1個 |
| 巻軸サイズ： | 40×40×1500mm |
| 線径: | Ø0.3～5.0mm |
| 最大平角線サイズ: | 5×12mm |
| 主巻線電力: | 7.5kw |
| 巻取り速度： | 1～80rpm |
| 制御システム: | PLC |
| カウント範囲: | 0～9999.99 |

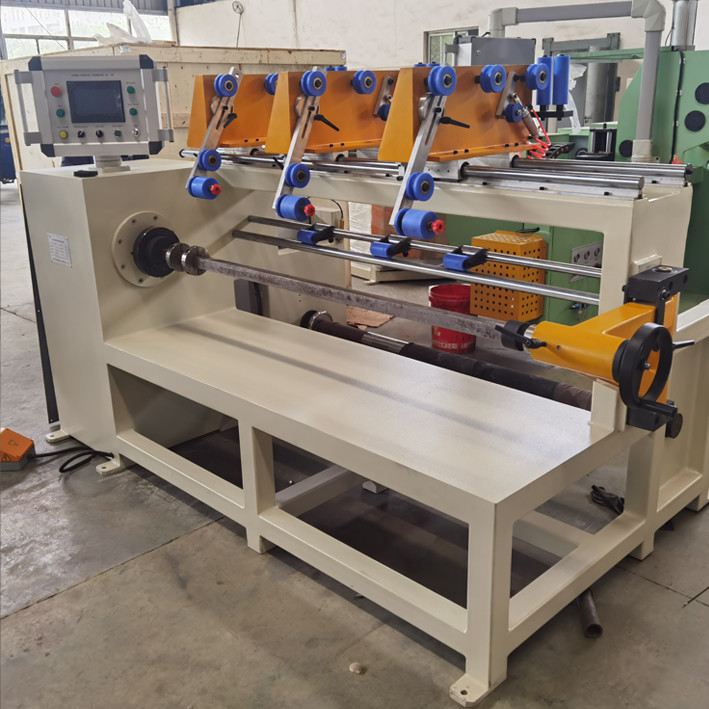

図1：自動コイル巻線機 ZPX500-3の全体図
図2：自動コイル巻線機 ZPX500-3のコイルスタンド
