装置に自動コイル巻線機械をするPLC制御変圧器
自動コイル巻線機械ZPX150-3の記述
自動コイル巻線機械ZPX150-3は高く有効なワイヤー巻取り機の1つである。この種類のコイル巻線機械は3つのコイルをすぐに巻くことができ、各コイルの最高の高さは150mmである。自動コイル巻線機械は1つの750wサーボ モーターをワイヤー ガイド移動の精密を保証するワイヤー ガイドを運転するために与えられる。自動コイル巻線機械は巻く円形ワイヤーおよび平らなワイヤー両方に使用することができる。さらに、ウィンド マシーンは要求されるようにカスタマイズすることができる。
コイル巻線機械ZPX150-3の主要なコンポーネント
1. 主要な鉄骨フレーム、それは非常にstong、鋼鉄と溶接される
2. 主要な巻く単位は機械に、4つのkwモーター十分な引き力を提供する
3. サーボ モーター運転されたワイヤー ガイド
4. VFD
5. PLCは制御システムを基づかせていた、
6. 空気システム
7. フィートのペダル
自動コイル巻線機械ZPX150-3の技術的な変数
コイル巻線機械ZPX150-3の典型的な標準規格はが次示されている、ウィンド マシーンはまた要求されるとして製造することができる。
| 中心の高さ: | 900のmm |
| 正方形シャフトのサイズ: | 40x40x600 mm |
| 円形ワイヤー直径: | 0.3~4.0 mm |
| 最高の平らなワイヤー サイズ: | 3x10 mm |
| 最高の終了するコイルOD。: | 400のmm |
| 最高各コイルの長さ: | 150のmm |
| モーター力: | 4kw |
| 回転速度: | 0~200のrpm |
| 風速の規則: | 可変的な頻度およびstepless速度の規則 |
| 制御システム: | PLC |
| 最低の広げられたピッチ: | 0.01 mm |
| モードのカウント: | 数える5ディジット |
| 最高。回転は事前調整に番号を付ける: | 9999.9 |

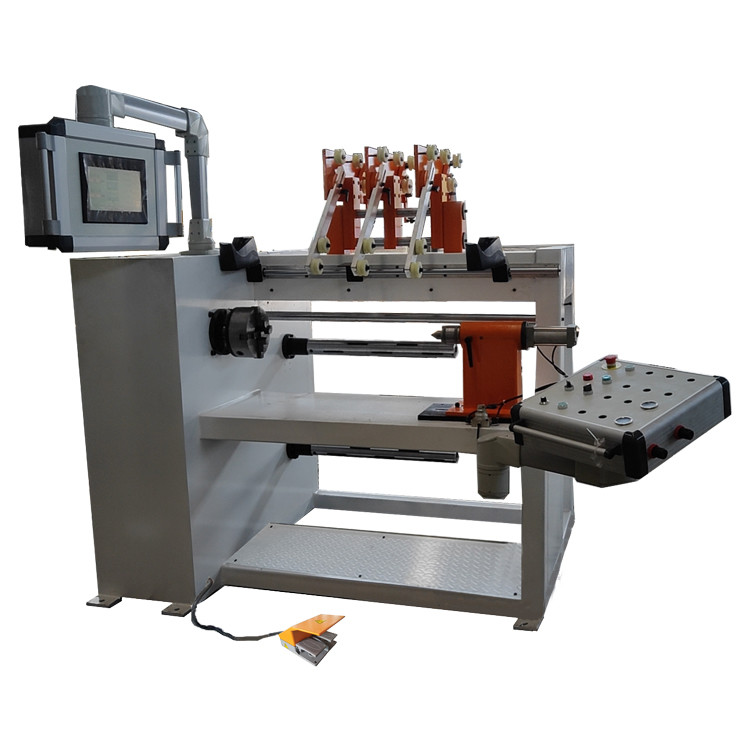

イチジク1:外形図自動コイル巻線機械ZPX150-3
イチジク2:自動コイル巻線機械ZPX150-3ワイヤー ガイド
