電気機器の製造業の機械類の自動コイル巻線機械
自動コイル巻線機械ZPX800の報告書
自動コイル巻線機械ZPX800はリアクター コイルおよび他の同じようなプロダクトを作る巻く銅またはアルミニウム ワイヤーのための専門ワイヤー巻取り機である。自動コイル巻線機械が円形ワイヤーおよび平らなワイヤーを両方巻くのに使用することができる。2つのチャックが鉄心を締め金で止めるのに使用され、ワイヤーは中心で直接傷ついている。自動コイル巻線機械の風速は隔板の電位差計によって調節することができる。自動コイル巻線機械は停止しか、またはコイル巻線機械を始め、回転方向を転換するのに使用することができるフィートのペダルを与えられる。PLCに基づいて制御システムが自動コイル巻線機械は容易に作動させることができる。
自動コイル巻線機械ZPX800の主な特長
自動コイル巻線機械ZPX800の主要な変数
自動コイル巻線機械ZPX800の標準規格は続くこととしてあるが、自動コイル巻線機械はまた要求されるとして製造することができる。
| 中心の高さ: | 900mm |
| シャフトのサイズ: | 40x40x1100mm |
| 巻く幅: | 0 | 800mm |
| 風力: | 4.4Kw |
| 風速: | 0 | 160のrpm |
| 速度の規則: | 可変的な頻度およびstepless速度の規則 |
| 最高の平らなワイヤー サイズ: | 5X12mm |
| 円形ワイヤー直径: | Φ0.3 | 5.0mm |
| 最高の回転直径: | Φ800mm |
| 最大キャパシティ: | 1000kg |
| 最低の広げられたピッチ | 0.01mm |
| モードのカウント: | 5ディジットのカウント |
| 範囲のカウント: | 0 | 9999.9 |

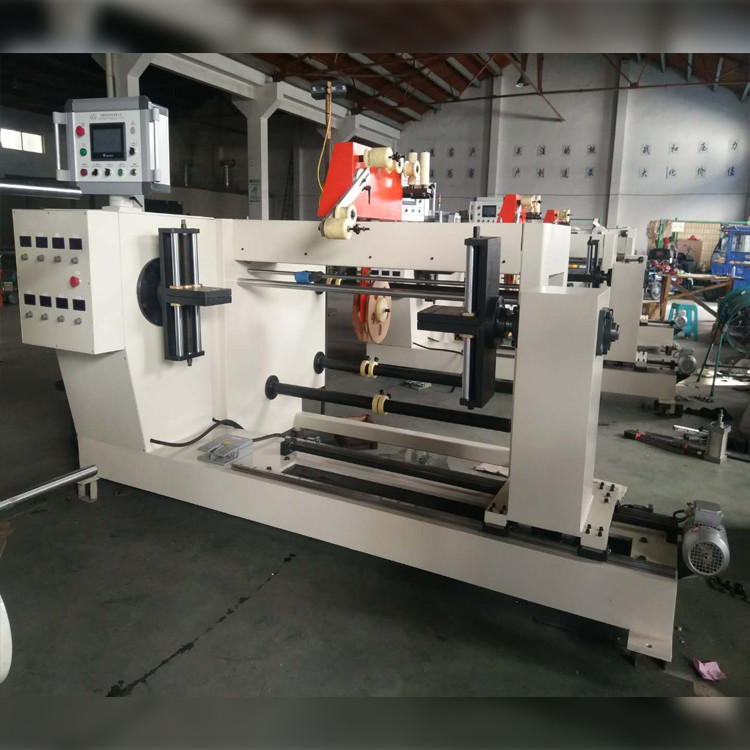

イチジク1:自動コイル巻線機械ZPX800正面図
イチジク2:自動コイル巻線機械ZPX800背部眺め
