工場サプライヤー ラップコア調整可能変圧器コアスタッキングテーブル
説明変圧器コアスタッキングテーブルZPT-5T
変圧器コアスタッキングテーブル、ラップコア調整可能スタッキングテーブルとも呼ばれ、ZPT-5Tはアモルファス合金変圧器の鉄心を組み立てるための特殊な装置です。変圧器コアスタッキングテーブルは、鉄心を積み重ねたり、積み重ねられたコアを傾けたりするために使用できます。スタッキングテーブルの使用は簡単で、変圧器コアスタッキングテーブルのリフティングプラットフォームにコイルを置き、コイルの軸を水平にし、各単一フレームの鉄心をコイルの内側の穴に挿入し、ラッピング、絶縁体の取り付け、クランプなどのプロセスを実行して、折り畳み鉄心を完成させます。変圧器コアスタッキングテーブルの作業位置の高さは、さまざまな組み立てニーズに合わせて簡単に調整できます。
変圧器コアスタッキングテーブルZPT-5Tのクイック詳細
主なパラメータ変圧器コアスタッキングテーブル
変圧器コアスタッキングテーブルZPT-5Tの典型的な標準仕様を以下に示しますが、スタッキングテーブルは要求に応じて製造することもできます。
| 番号 | 項目 | ZPT-5T |
| 1 | 作業高さ | 850mm |
| 2 | 適用製品サイズ |
L:1500～2200mm |
| 3 | リフティングプラットフォーム容量（定格） | 5000Kg |
| 4 | リフティングプラットフォームストローク | 500mm |
| 5 | リフティング速度 | 40mm/s |
| 6 | 総電力 | 2.2Kw |
| 8 | 総重量 | 1500Kg |
| 8 | 適用変圧器容量 | 30KVA-2000KVA |
| 9 | 回転角度 | 90° |
| 10 | 油圧作動圧力 | 21MPa |

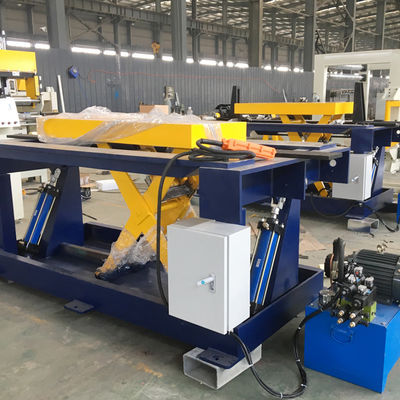

図1：変圧器コアスタッキングテーブルZPT-5Tの全体図
図2：変圧器コアスタッキングテーブルZPT-5Tの傾斜
