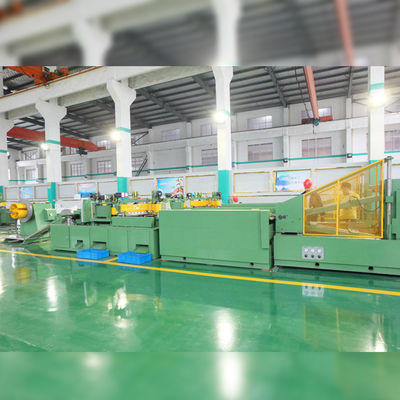

長さライン自動変圧器の中心の打抜き機へのステップ ラップの切口
変圧器の中心の打抜き機HJX800-LLBの導入
また長さライン、HJX800-LLBに切口と呼ばれるmachneを、切る変圧器の中心は変圧器の中心を作るためにケイ素の鋼板を切るための特別な装置である。機械は特別な形の中心を作る2つの切断および2つの打つ機能とある。サーボ モーターは行為の精密を保証する打つ行為運転するために採用されるおよび切断を。機械はPLCによって基づかせていた制御システムを制御される。さらに、機械は2つのタイプ、1とである共通のタイプ、別のものであるステップ ラップのタイプある。HMIを使うと、機械を作動させることは非常に容易である。
変圧器の中心の打抜き機HJX800-LLBの主要なコンポーネント
技術的な変数変圧器の中心の打抜き機HJX800-LLB
変圧器の中心の打抜き機HJX800-LLBの典型的な標準規格はが次示されている、打抜き機はまた要求されるように容易に変更されてmanufactedできる。
| 2終りのコイルのdereeler容量 | 4000kg/end |
| 供給のコイルID | Φ500mm |
| 最高の供給のコイルOD | Φ1200mm |
| 髭剃り部 | 45+、45 -、および三角形 |
| 厚さの切断 | 0.23 | 0.35 mm |
| 切断幅 | 100 | 800のmm |
| 切断長さ | 500 | 5000のmm |
| 穿孔器の直径 | 交換可能なΦ10mmおよびΦ14mm |
| 最高の送り速度 | 180 m/min |
| 切削角の正確さ | ±0.05° |
| 切断長さの正確さ | ±0.10 mm |
| burringの切断 | ≤0.02 mm |
| 設置容量 | 40のkw |
イチジク1:外形図変圧器の中心の打抜き機HJX300
イチジク2:変圧器の中心の打抜き機HJX300の側面図
