CRGOのケイ素の鋼鉄切断装置の自動変圧器の中心の打抜き機
変圧器の中心の打抜き機HJX 300の記述
自動変圧器の中心の打抜き機HJX300は1種類の変圧器の中心および他の同じようなプロダクトを作るのに使用することができるケイ素の鋼鉄を切るためのカッターである。変圧器の中心の打抜き機は最高の幅300mmのCRGOのケイ素の鋼鉄を切ることができる。HMIインターフェイスを使うと斜めの端を両端に切り、ケイ素の鋼鉄の中間のV-notchを打つケイ素の鋼鉄2時を切るために、変圧器の中心の打抜き機は置くことができる。変圧器の中心の打抜き機は単一の側面の位置および手動幅の調節を採用する。打抜き機は機械の行為の精密を保証するPLCに基づいてサーボ モーターおよび制御システムを採用する。打つことおよび切断はサーボ モーターによって運転される。ACサーボ・システムおよびコントローラーは供給システムで長さの精密な決定を実現するために採用される。
変圧器の中心の打抜き機HJX300の主要な変数
変圧器の中心の打抜き機HJX300の標準規格はが次示されている、中心の打抜き機はまた要求されるとして製造することができる。
| 技術仕様 | HJX300 |
| ケイ素の鋼鉄厚さ | 0.23 | 0.35mm |
| 切断幅 | 40 | 300mm |
| 切断長さ | 350 | 9999mm |
| 送り速度 | 120 m/min |
| 切削角の許容 | ±0.025° |
| 切断長さの許容 | ±0.10mm |
| burringの切断 | ≤0.02mm |
| 総力 | 9kw |

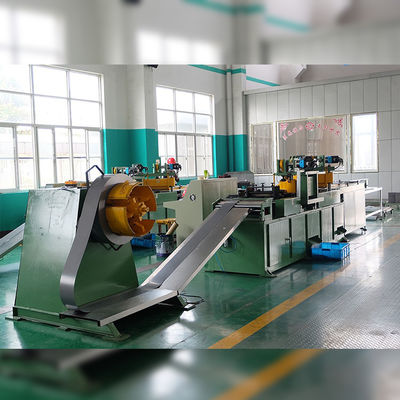

イチジク1:外形図変圧器の中心の打抜き機HJX300
イチジク2:変圧器の中心の打抜き機HJX300の側面図
