変圧器の中心の打抜き機HJX 600の記述-LL
自動変圧器の中心の打抜き機HJX600-LLは長さ、すなわちLínea de corteのporのlongitudへ専門の切断、変圧器の中心を作るためにケイ素の鋼鉄を切るためにである。変圧器の中心の打抜き機はシートの適切な形を作る2回を切り、打つことの機能とある。変圧器の中心の打抜き機が変圧器の異なった指定で、小型の変圧器のような、中型の変圧器等使用することができる十分に傾向がある継ぎ目、半分の傾向がある継ぎ目およびまっすぐな継ぎ目の変圧器の鉄心薄板になるシートを作るために鉄心シートを切り、打つのに使用することができる。
変圧器の中心の打抜き機HJX600-LLの速い細部
1. 1終りのdecoiler （油圧堅い、電気逆転を拡大する）
2. Slopping供給の単位
3.送り装置（サーボ モーター、長さ測定装置によって運転される）
4.読取り穿孔機
5.Shearing機械単位
6. 出口のプラットホーム
7. Depilerおよび分類の単位
8. つかまえる物質的な単位
9. システムを調節する全線幅
10.空気システム
変圧器の中心の打抜き機HJX600-LLの技術的な変数
変圧器の中心の打抜き機HJX600-LLの典型的な標準規格はが次示されている、変圧器の中心の打抜き機はまた要求されるとして製造することができる。
| ロール物質的な幅の許容: | ≤±0.1mm |
| ロール物質的なぎざぎざの長さ: | ≤0.03mm |
| ロール材料Sの程度の許容: | 単一の方向1000mmのより少なくより0.1mm |
| ロール材料波の程度: | ≤15mm/1000mm （スパン1000mm以上の高さ15mm以下） |
| シートの厚さ: | 0.23~か。0.35mm |
| シートの幅: | 60~600mm |
| シート長さ: | 350~9999mm |
| パンチ穴Dia。 | Φ 10mm~24mm |
| パンチ穴の位置: | 中心ラインに沿う二方向のオフセットはある場合もある |
| V-notchの打つ突飛性（シートの中心に沿って）: | ±30mm |
| 送り速度: | 0~200m/min |
| 力: | 18Kw |

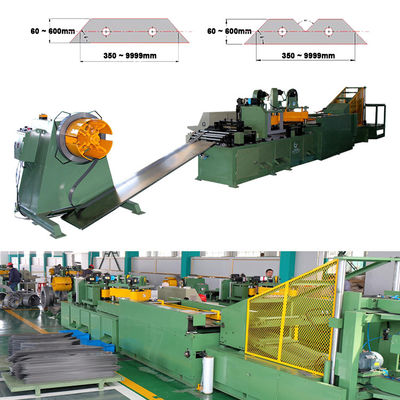

イチジク1:外形図変圧器の中心の打抜き機HJX600-LL
イチジク2:変圧器の中心の打抜き機HJJ600-LLのdecoiler
