自動ステップ ラップの変圧器の中心の打抜き機のLínea de corteのporのlongitud
変圧器の中心の打抜き機HJX300-LLBの導入
変圧器の中心の打抜き機HJX300-LLBは長さライン、すなわちLínea de corteのporのlongitudへステップ ラップのタイプ切口である。変圧器の中心の打抜き機が主に変圧器の中心を作るためにケイ素の鋼板を切るのに使用されている。2つの切断および2つの打つ機能を使うと、打抜き機はケイ素の鋼鉄の特別な形を作ることができる。サーボ モーターは行為の精密を保証する打つ行為運転するために採用されるおよび切断を。打抜き機の制御システムはPLCに基づいている。
変圧器の中心の打抜き機HJX300-LLBの主要なコンポーネント
変圧器の中心の打抜き機HJX300-LLBの技術的な変数
HJX300-LLBの典型的な標準規格はが次示されている、これらは要求されるように容易に変更することができる。
| 2終りのコイルのdereeler容量 | 1000kg/end |
| 供給のコイルID | Φ500mm |
| 最高の供給のコイルOD | Φ1200mm |
| 髭剃り部 | 45+、45 -、および三角形 |
| 厚さの切断 | 0.23 | 0.35 mm |
| 切断幅 | 40 | 300のmm |
| 切断長さ | 350 | 9999のmm |
| 穿孔器の直径 | Φ10mm、交換可能なΦ14mmおよびΦ22mm |
| 最高の送り速度 | 120 m/min |
| 切削角の正確さ | ±0.05° |
| 切断長さの正確さ | ±0.10 mm |
| burringの切断 | ≤0.02 mm |
| 設置容量 | 13のkw |

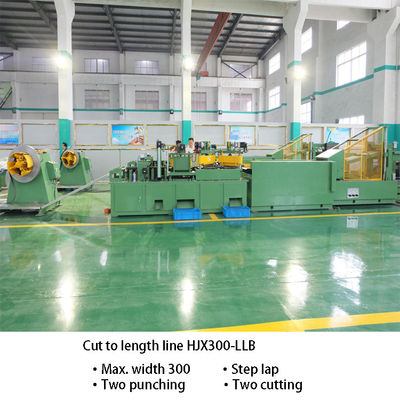

イチジク1:変圧器の中心の打抜き機HJX300-LLBの側面図
イチジク2:変圧器の中心の打抜き機HJX300-LLBのdereeler
