自動コイル巻線機械サーボ モーター運転されたリアクターMáquina de bobinado
自動コイル巻線機械ZPX800の報告書
自動コイル巻線機械ZPX800は巻くリアクター コイルおよび他の同じようなプロダクトのための特別なワイヤー ウィンド マシーンである。自動コイル巻線機械が円形ワイヤーおよび平らなワイヤーを両方巻くのに使用することができる。2つのチャックはサーボ モーターによって運転され、ワイヤー ガイドはまたサーボ モーターによって運転される。自動コイル巻線機械の風速は隔板の電位差計によって調節することができる。またフィートのペダルがだけでなく、コイル巻線機械を停止するか、または始めるのに使用される回転方向を転換するのに使用することができる。PLCに基づいて制御システムが機械を容易に作動する作る自動コイル巻線機械に異なったプログラムによって異なった機能がある。
自動コイル巻線機械ZPX800の主な特長
自動コイル巻線機械ZPX800の主要な変数
| 床からの巻上げシャフト中心高さ: | 900mm |
| シャフトのサイズ: | 40x40x1100mm |
| 最高の巻く幅: | 800mm |
| 主要なモーター力: | 4.4Kw |
| 最大風速: | 160のrpm |
| 速度の規則: | 可変的な頻度およびstepless速度の規則 |
| 最高の平らなワイヤー サイズ: | 5X12mm |
| 円形ワイヤー直径: | Φ0.3 | 5.0mm |
| 最高の回転直径: | Φ800mm |
| 最大キャパシティ: | 1000kg |
| 最低の広げられたピッチ | 0.01mm |
| モードのカウント: | 5ディジットのカウント |
| 範囲のカウント: | 0 | 9999.9 |

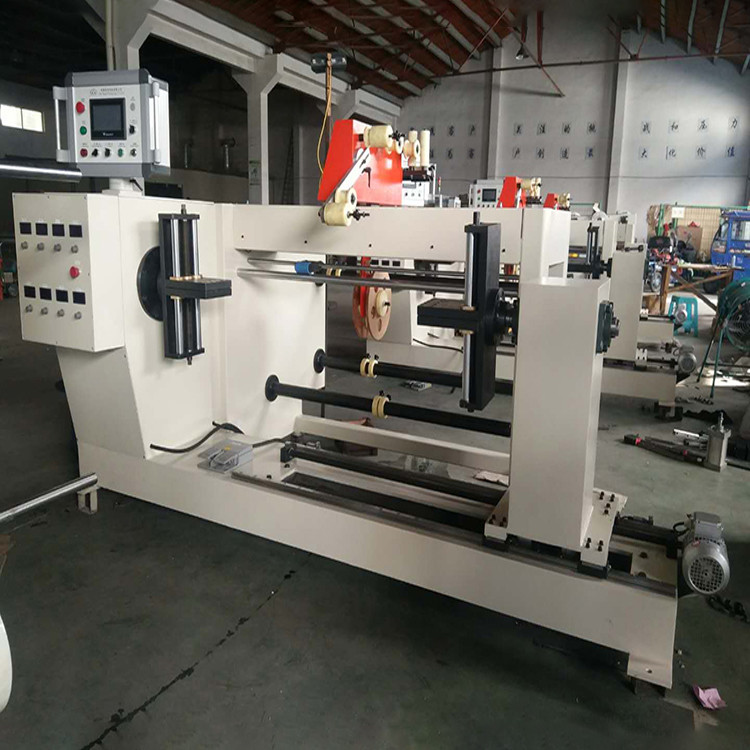

イチジク1:自動コイル巻線機械ZPX800正面図
イチジク2:自動コイル巻線機械ZPX800背部眺め
